橡膠開煉機產(chǎn)品混煉工藝在生產(chǎn)中主要應(yīng)用

 橡膠混煉是指在煉膠機上將各種配合劑均勻的混到生膠種的過程。橡膠開煉機廠家無錫市合豐機械設(shè)備廠論橡膠混煉工藝在生產(chǎn)中的應(yīng)用，混煉的質(zhì)量是對膠料的進一步加工和成品的質(zhì)量有著決定性的影響，即使配方很好的膠料，如果混煉不好，也 就會出現(xiàn)配合劑分散不均，膠料可塑度過高或過低，易焦燒、噴霜等，使壓延、壓出、涂膠和硫化等工藝不能正常進行，而且還會導(dǎo)致橡膠制品性能的下降。

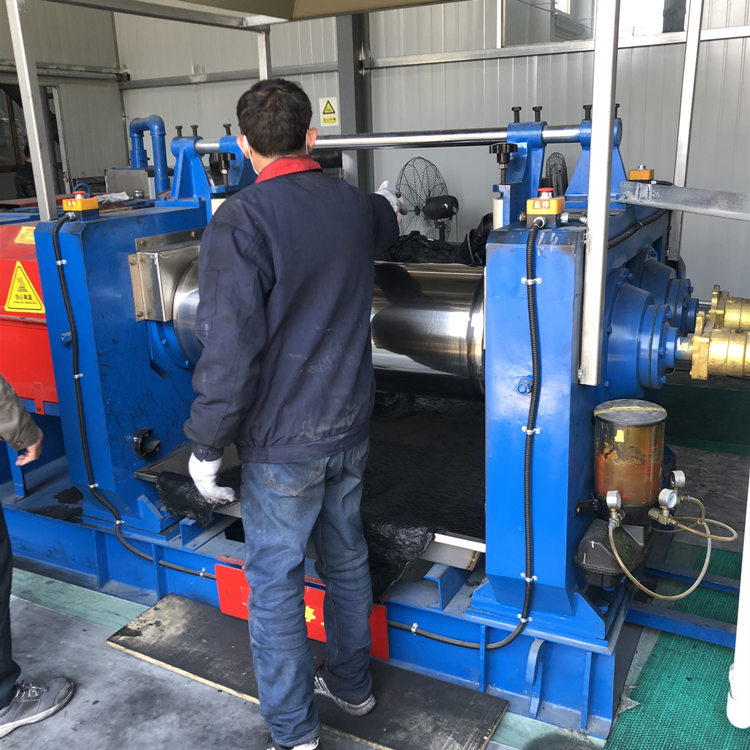

 橡膠開煉機廠家論橡膠混煉工藝在生產(chǎn)中的應(yīng)用，橡膠混煉方法通常分為開煉機混煉和密煉機混煉兩種。這兩種方法都是間歇式混煉，這是目前最廣泛的方法。開煉機的混合過程分為三個階段，即包輥（加入生膠的軟化階段）、吃粉（加入粉劑的混合階段）和翻煉（吃粉后使生膠和配合劑均達到均勻分散的階段）。開煉機混膠依膠料種類、用途、性能要求不同，工藝條件也不同。混煉中要注意加膠量、加料順序、輥距、輥溫、混煉時間、輥筒的轉(zhuǎn)速和速比等各種因素。既不能混煉不足，又不能過煉。密煉機混煉分為三個階段，即濕潤、分散和涅煉、密煉機混煉石在高溫加壓下進行的。操作方法一般分為一段混煉法和兩段混煉法。
一段混 煉法是指經(jīng)密煉機一次完成混煉，然后壓片得混煉膠的方法。他適用于全天然橡膠或摻有合成橡膠不超過50%的膠料，在一段混煉操作中，常采用分批逐步加料 法，為使膠料不至于劇烈升高，一般采用慢速密煉機，也可以采用雙速密煉機，加入硫磺時的溫度必須低于100℃。其加料順序為生膠—小料—補強劑—填充劑— 油類軟化劑—排料—冷卻—加硫磺及超促進劑。
 兩段橡膠混 煉法是指兩次通過密煉機混煉壓片制成混煉膠的方法。橡膠開煉機廠家分析介紹，這種方法適用于合成橡膠含量超過50%得膠料，可以避免一段混煉法過程中混煉時間長、膠料溫度高的缺 點。第一階段混煉與一段混煉法一樣，只是不加硫化和活性大的促進劑，一段混煉完后下片冷卻，停放一定的時間，然后再進行第二段混煉。混煉均勻后排料到壓片 機上再加硫化劑，翻煉后下片。分段混煉法每次煉膠時間較短，混煉溫度較低，配合劑分散更均勻，膠料質(zhì)量高。
